Parameter produk
|
Parameter |
Voltan bekalan |
Catatan |
||
|
1.8V |
2.5V |
3.3V |
||
|
Julat kekerapan |
15 ~ 50MHz |
10 ~ 250MHz |
10 ~ 250MHz |
-- |
|
Kestabilan kekerapan |
± 25ppm / ± 50ppm / ± 100ppm |
Lihat nota di bawah |
||
|
Julat suhu operasi |
-10 ke +60 darjah / -20 ke +70 darjah / -40 hingga +85 darjah |
Pilihan yang ada |
||
|
Penuaan Tahun Pertama |
± 3.0ppm |
@+25 darjah |
||
|
Julat menarik frekuensi |
± 50ppm ~ ± 200ppm |
Bergantung pada kekerapan |
||
|
Bekalan semasa |
40mA |
45mA |
50mA |
@15pf |
|
Bentuk gelombang output dan beban |
Lvcmos 15pf |
30pf pilihan |
||
|
Tahap voltan output tinggi |
1.62V |
2.25V |
2.97V |
Minimum |
|
Tahap voltan keluaran rendah |
0.18V |
0.25V |
0.33V |
Maksimum |
|
Bangkit dan jatuh masa |
6ns |
@10 ~ 90% daripada VCC |
||
|
Simetri (kitaran tugas) |
40 ~ 60% atau 45 ~ 55% |
@ 50%VCC |
||
|
Fasa Jitter RMS |
0.8 ~ 1ps |
12kHz kurang daripada atau sama dengan FJ kurang daripada atau sama dengan 20MHz |
||
|
Kebisingan Fasa (27MHz) |
-132dbc |
@ 1kHz |
||
|
-147dbc |
@ 10kHz |
|||
|
-152dbc |
@ 100kHz |
|||
|
Catatan:Kestabilan termasuk penyimpangan kekerapan pada +25 darjah, lebih dari julat suhu, disebabkan oleh perubahan voltan bekalan, perubahan beban output, kejutan dan getaran. |
||||
Ciri -ciri produk
■ Dimensi kecil 3.2x2.5x1.0 dengan 6 pad solder
■ Ketepatan yang ketat ke atas julat suhu
■ Tristate Enable/ Disable Function (Pad 2)
■ patuh ROHS, plumbum - percuma, halogen - percuma dan capai
Aplikasi
- Output HCMOS output VCXO Oscillator 3225 VC32H6 digunakan dalam WIMAX / WLAN / ETHERNET / SET - kotak atas / HDTV.
Kelebihan produk
Prestasi tinggi
Kestabilan frekuensi yang sangat baik dan bunyi fasa yang rendah memastikan ketepatan dan kebolehpercayaan sistem.
Fleksibiliti yang tinggi
Julat frekuensi yang luas dan pelbagai penarik luas memberikan keserasian dengan pelbagai aplikasi.

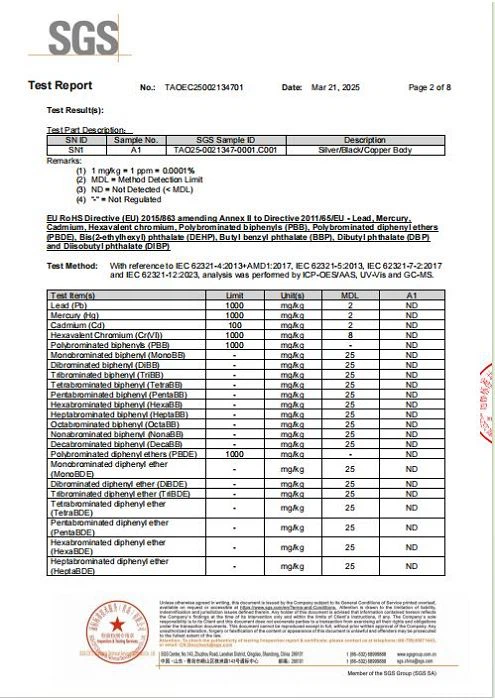

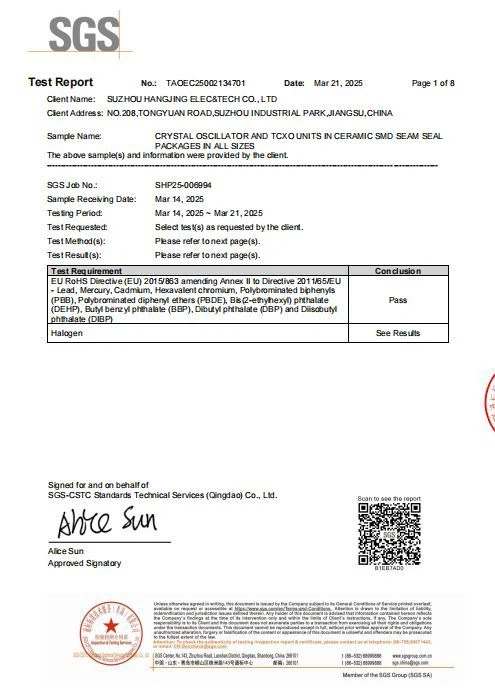

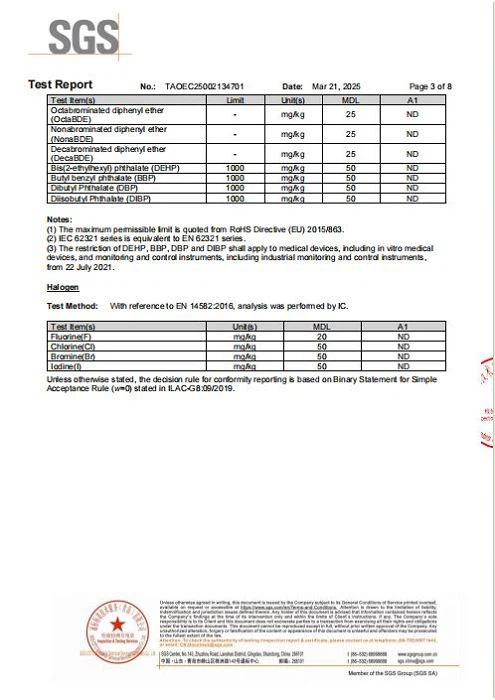

sijil
Output HCMOS Output VCXO Oscillator 3225 VC32H6 adalah patuh ROHS, plumbum - percuma, halogen - percuma dan mencapai patuh.
Soalan Lazim
S1: Apakah kelebihan prestasi utama VC32H6?
A: Output HCMOS Suzhou Hangjing VCXO Oscillator 3225 VC32H6 Siri menawarkan kestabilan frekuensi yang sangat baik (sehingga ± 25ppm) dan jitter fasa yang sangat rendah (<1ps RMS), ensuring high signal integrity and system timing accuracy.
S2: Apakah fleksibiliti reka bentuk yang disediakan oleh VCXO ini?
A: Ia mempunyai pelbagai frekuensi yang luas (10-250MHz) dan julat menarik yang luas (± 50-200ppm), menyokong pelbagai voltan bekalan (1.8V/2.5V/3.3V) untuk pelbagai aplikasi.
Jika anda mahukan cadangan untuk kekerapan tertentu berdasarkan model pemproses atau chipset anda, sila hubungi kami sekarang.
