Mula -mula, mari kita bincangkan sedikit tentang pengayun HCSL. HCSL, atau Logik Pemandu Arus Kelajuan Tinggi, pengayun terkenal dengan prestasi kelajuan tinggi dan jitter yang rendah. Mereka digunakan dalam pelbagai aplikasi, dari telekomunikasi ke pusat data, di mana isyarat jam kelajuan yang boleh dipercayai dan tinggi adalah penting.
Sekarang, mengapa padanan impedans output begitu penting? Nah, apabila impedans output pengayun tidak sesuai dengan impedans beban, ia boleh membawa kepada banyak masalah. Anda mungkin mengalami refleksi isyarat, yang boleh menyebabkan gangguan dalam isyarat output. Penyimpangan ini boleh menyebabkan kesilapan dalam penghantaran data dan dapat merendahkan prestasi keseluruhan sistem anda.
Jadi, bagaimanakah kita memadankan impedans output pengayun HCSL?
Memahami impedans output pengayun HCSL
Impedans output pengayun HCSL biasanya dalam julat beberapa ohm. Ia terutamanya ditentukan oleh litar dalaman pengayun, khususnya transistor stereng semasa. Transistor ini mengawal aliran arus untuk menjana isyarat output.
Lembaran data pengayun adalah kawan baik anda di sini. Ia biasanya akan menentukan nilai impedans output biasa. Contohnya, untuk kamiPembezaan Crystal Oscillator HCSL 5032, lembaran data akan memberi anda gambaran yang tepat tentang apa impedans output berada di bawah keadaan operasi yang berbeza.
Memuatkan pertimbangan impedans
Impedans beban adalah impedans bahawa pengayun sedang memandu. Ia boleh menjadi impedans input penerima atau talian penghantaran. Untuk mencapai pencocokan yang betul, impedans beban harus sama dengan impedans output pengayun.
Dalam banyak kes, impedans beban ditetapkan oleh reka bentuk sistem. Sebagai contoh, dalam sistem penghantaran data kelajuan yang tinggi, talian penghantaran mungkin mempunyai impedans ciri 50 ohm. Oleh itu, kita perlu memastikan bahawa impedans output pengayun HCSL juga 50 ohms atau kita menggunakan teknik impedans - padanan untuk membuat impedans yang berkesan pada perlawanan antara muka.
Impedans - teknik yang sepadan
Rintangan siri
Salah satu cara yang paling mudah untuk memadankan impedans output adalah dengan menambahkan rintangan siri. Anda meletakkan perintang dalam siri dengan output pengayun. Nilai perintang ini dipilih sedemikian rupa sehingga jumlah impedans output pengayun dan perintang siri sama dengan impedans beban.
Katakan impedans output pengayun adalah 10 ohm, dan impedans beban adalah 50 ohm. Anda akan menambah 40 - OHM Resistor dalam siri dengan output. Dengan cara ini, jumlah impedans yang dilihat oleh beban adalah 50 ohm, dan anda mendapat perlawanan yang baik.
Rintangan selari
Pilihan lain ialah menggunakan rintangan selari. Anda menyambungkan perintang selari dengan output pengayun. Ini mengubah impedans output berkesan pengayun. Formula untuk mengira impedans bersamaan dua perintang selari adalah (z_ {eq} = \ frac {r_1 \ times r_2} {r_1 + r_2}).
Anda perlu memilih nilai perintang selari dengan berhati -hati untuk mendapatkan impedans output yang dikehendaki. Kaedah ini boleh menjadi lebih kompleks daripada kaedah rintangan siri, tetapi ia boleh berguna dalam beberapa situasi di mana anda perlu halus - menyesuaikan impedans.
Pencocokan talian penghantaran
Dalam aplikasi kelajuan tinggi, pemadanan talian penghantaran menjadi penting. Anda boleh menggunakan teknik seperti Transformers Wave Quarter. Pengubah gelombang suku adalah seksyen talian penghantaran dengan impedans ciri yang berbeza dari sumber dan impedans beban.
Dengan memilih panjang yang betul dan impedans ciri pengubah gelombang suku tahun, anda boleh memadankan impedans output pengayun ke impedans beban. Teknik ini sering digunakan dalam aplikasi gelombang mikro dan RF di mana integriti isyarat adalah sangat penting.
Petua praktikal untuk dipadankan
Apabila anda benar -benar melaksanakan impedans - litar yang sepadan, terdapat beberapa perkara yang perlu diingat.
Pertama, pastikan anda menggunakan perintang berkualiti tinggi. Resistor berkualiti rendah boleh mempunyai banyak toleransi, yang boleh menjejaskan ketepatan perlawanan impedans. Anda mahu perintang dengan toleransi yang ketat, seperti 1% atau bahkan 0.1% jika boleh.
Kedua, perhatikan susun atur PCB anda. Jejak pada PCB boleh bertindak sebagai garis penghantaran, dan impedans mereka boleh menjejaskan pencocokan impedans keseluruhan. Pastikan jejak pendek dan luas untuk meminimumkan impedans mereka. Juga, pastikan untuk menggunakan teknik asas yang betul untuk mengurangkan bunyi dan gangguan.
Pengayun HCSL yang berbeza dan keperluan yang sepadan
Kami menawarkan pelbagai pengayun HCSL, masing -masing dengan ciri -ciri uniknya sendiri. Sebagai contoh, kamiSMD HCSL Differential Oscillator 7050direka untuk aplikasi prestasi tinggi. Ia mungkin mempunyai keperluan impedans output yang sedikit berbeza berbanding dengan model lain.

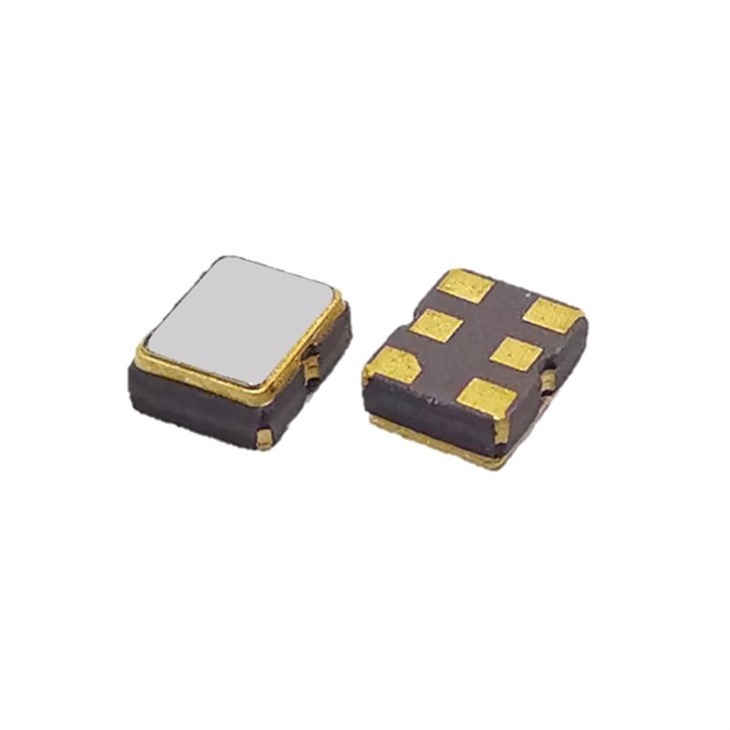

ThePengayun Output HCSL 2520adalah bentuk yang lebih kecil - faktor pengayun, tetapi ia masih memerlukan pencocokan impedans yang betul untuk memastikan prestasi yang optimum. Sentiasa merujuk kepada lembaran data pengayun khusus yang anda gunakan untuk mendapatkan maklumat yang paling tepat mengenai impedans output dan keperluan yang sepadan.
Kesimpulan
Memadankan impedans output pengayun HCSL adalah langkah penting dalam memastikan operasi prestasi yang boleh dipercayai dan tinggi sistem anda. Dengan memahami impedans output pengayun, memandangkan impedans beban, dan menggunakan teknik impedans yang tepat - yang sepadan, anda boleh meminimumkan refleksi isyarat dan penyelewengan.
Jika anda berada di pasaran untuk pengayun HCSL dan memerlukan bantuan dengan padanan impedans atau aspek teknikal yang lain, jangan teragak -agak untuk menjangkau. Kami berada di sini untuk membantu anda mencari pengayun yang tepat untuk aplikasi anda dan memastikan ia berfungsi dengan lancar dalam sistem anda. Sama ada anda sedang menjalankan projek skala kecil atau aplikasi perindustrian yang besar, kami mempunyai kepakaran dan produk untuk memenuhi keperluan anda. Jadi, mari kita mulakan perbualan dan dapatkan projek anda di landasan yang betul!
